线束测试:产品可靠性的最后一道防线
线束作为电气系统的连接核心,一旦出现断路、短路、错接或绝缘失效,轻则导致设备无法工作,重则引发短路起火、信号异常等安全事故。而线束的许多缺陷——例如端子虚压、导线内部断芯、绝缘层微小破损——靠肉眼根本无法发现。这就是线束测试存在的意义:用客观、可量化的电气与机械手段,把潜在缺陷在出厂前全部拦截下来。
对于一家专注组装与集成的合同制造工厂而言,测试不是可有可无的附加环节,而是交付承诺的一部分。阔沐对每一根出厂线束执行100%电气测试,安全关键产品还会叠加耐压、气密与拉力等项目。本文将系统梳理线束行业最常用的四大测试方法,帮助采购与工程人员理解每种测试“测什么、怎么测、什么时候必须做”。详细的设备与流程可参考我们的测试与检验能力。
导通测试:验证“接对了、接通了”
导通测试(Continuity Test)是所有线束测试中最基础、也是覆盖面最广的一项。它的核心目标是验证线束的每一条电气通路都符合设计图纸:该通的通、不该通的断、连接器引脚一一对应不错位。
导通测试到底在查什么
一次完整的导通测试通常同时检测以下几类缺陷:
- 开路(Open):本应导通的两点之间电阻无穷大,通常由端子未压接、导线断芯或连接器未插到位造成。
- 短路(Short):本应绝缘的两条线之间出现导通,多由毛刺刺穿绝缘、端子串位或异物搭接引起。
- 错接(Miswire):导线接到了错误的引脚位置,电气上“通了”但逻辑上完全错误,是危害最大的隐性缺陷之一。
- 接触电阻偏高:虽然导通,但端子压接不良导致电阻超标,在大电流场景下会发热甚至烧蚀。
测试原理与设备

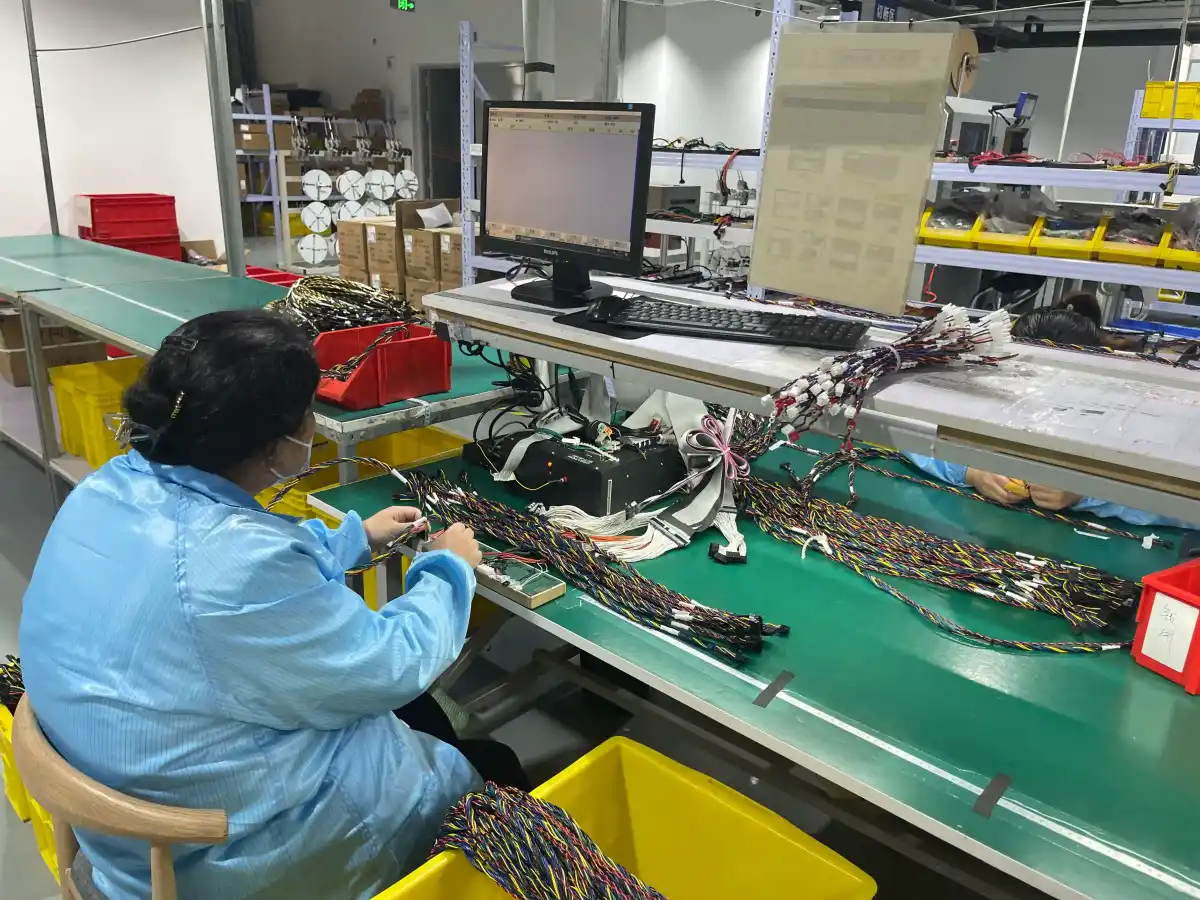

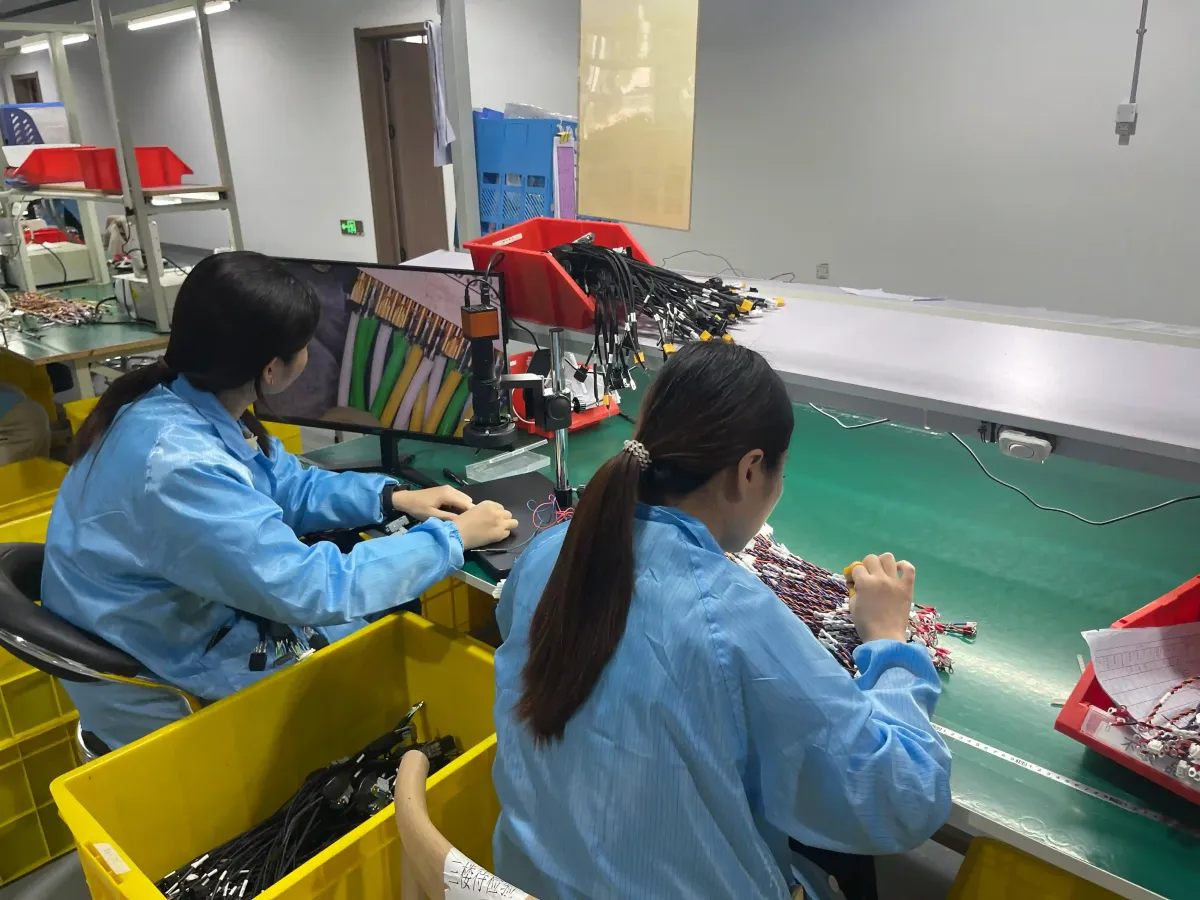

导通测试的基本原理是在线束两端的连接器之间逐点施加测试电流,测量各通路的电阻值,并与设计的“通断矩阵”逐一比对。早期采用万用表人工逐点测量,效率低且容易遗漏;现代全自动导通测试机可在数秒内完成成百上千个测试点的扫描,测试速度可达每秒数百个测试点。
对于批量产品,我们会为其定制专用的测试治具(Test Fixture),将线束两端连接器一次性插入即可一键完成全部引脚检测。测试结果通过制造执行系统自动记录并关联到每一根线束的序列号,实现全链路可追溯。导通测试与压接工序紧密配合,而压接质量本身又由压接力监控系统在线把关,两道防线共同保障电气连接的可靠性。
耐压测试:考验绝缘层的“承压极限”
导通测试解决的是“通不通”的问题,而耐压测试(Hi-pot Test,又称高压绝缘测试)解决的是“扛不扛得住高压”的问题。它专门用于验证导体与导体之间、导体与屏蔽层之间的绝缘强度,是安全关键线束的必检项目。
耐压测试的两种形式
行业内的耐压测试通常包含两个相关但不同的项目:
- 介电强度测试（耐压）:在被测两点间施加远高于工作电压的测试电压（交流或直流）,持续一定时间,观察是否发生击穿或飞弧。它考验的是绝缘层在瞬时高压下的耐受能力。
- 绝缘电阻测试:施加一个稳定的直流电压,测量绝缘电阻值。它反映的是绝缘材料的长期绝缘性能,通常要求绝缘电阻达到兆欧级别以上。
测试参数怎么定
耐压测试的测试电压、持续时间与判定阈值,需要根据线束的额定工作电压、应用行业标准和客户规范综合确定。一个常见的行业经验是:测试电压通常取“两倍工作电压加上一个固定裕量”。例如低压控制线束可能采用数百伏的测试电压,而新能源汽车的高压定制线束则可能需要施加数千伏的测试电压。具体数值必须以适用标准和客户图纸为准,阔沐不会脱离规范擅自设定。
需要特别提醒的是:耐压测试属于带破坏性倾向的测试,过高的电压或过长的时间本身可能损伤绝缘。因此对于已经通过型式试验的量产产品,出厂耐压测试往往采用相对温和的参数,在筛选缺陷与保护良品之间取得平衡。
气密测试:防护等级的客观验证
对于需要防水、防尘的线束——例如户外设备、汽车底盘、水下传感器或医疗器械——仅靠“看起来密封”是远远不够的。气密测试(Air Leak Test)通过物理手段客观验证连接器与包塑结构的密封完整性,是IP防护等级的重要支撑。
为什么需要气密测试
线束的密封失效往往出现在最隐蔽的位置:连接器与导线的交界处、包塑成型的结合面、密封圈的压缩区域。这些位置的微小缝隙在装配时看不出来,但在长期使用中会让水汽、灰尘逐渐侵入,造成端子腐蚀、绝缘下降乃至短路。气密测试能在出厂前把这些“看不见的漏点”暴露出来。
常见的检测方法
- 压差衰减法:向密封腔体或连接器内部充入一定压力的气体,封闭后观察一段时间内压力的衰减量。压降超过阈值即判定为泄漏,这是产线上最常用的定量方法。
- 水浸气泡法:将充气后的工件浸入水中,通过观察是否冒气泡来定位漏点,直观但偏定性,多用于工程验证而非全检。
- 流量法:直接测量维持设定压力所需的补气流量,流量越大说明泄漏越严重。
气密测试通常与包塑工艺配套进行。对于要求IP67及以上防护等级的连接器,我们会在低压注塑成型后安排气密检测,确保每一件密封结构都真正达到设计要求,而不是只在图纸上达标。
拉力测试:压接与焊接强度的量化把关
端子压接或焊接是否牢固,无法靠外观完全判断。拉力测试(Pull Force Test)通过对端子施加轴向拉力,直接测量连接点的机械强度,是压接质量控制中不可替代的一环。
拉力测试的判定逻辑
测试时,设备夹住导线与端子两端,以恒定速度施加拉力直至连接点失效,记录峰值拉力。这个拉力值需要达到对应线规所要求的最小拉脱力标准。不同截面积的导线有不同的拉力门槛——线径越粗,要求的最小拉脱力越大。只有达到或超过标准值,该压接才算合格。
除了关注数值,失效模式同样重要:理想的合格压接,在拉力作用下应是导线被拉断或铜丝从端子中缓慢滑出,而不是端子瞬间脱落。后者往往意味着压接高度不当或端子选型错误。
抽检与全检的取舍
拉力测试属于破坏性测试,被测样品在测试后无法再使用,因此通常采用抽检方式,按设定频率从产线上抽取样品验证。要在不破坏每一件产品的前提下保证整批压接质量,关键在于把过程参数管控好——这正是压接力监控系统的价值所在。它对每一次压接的力值曲线进行100%在线监控,配合定期的拉力抽检,形成“在线全检+离线破坏抽检”的双重保障。想了解我们如何把这套体系应用到您的项目,可以查看定制线束方案。
如何为你的线束选择测试组合
并非每一根线束都需要全部四种测试。测试方案应当根据产品的应用场景、安全等级和客户标准来定制。以下是一些通用的选择思路:
- 所有线束:导通测试是底线,任何出厂线束都应100%执行,这是阔沐对每一位客户的基本承诺。
- 安全关键与高压产品:在导通测试基础上叠加耐压与绝缘电阻测试,确保高压绝缘可靠。
- 防水防尘产品:涉及IP防护要求的,必须增加气密测试验证密封完整性。
- 大电流与高可靠性场景:加强拉力抽检频率,并依赖压接力在线监控保证一致性。
在项目早期,我们建议客户结合面向制造的设计评审一起确定测试方案。明确“哪些项目必测、用什么参数、判定标准是什么”,可以避免量产阶段的反复扯皮和返工。无论是简单的线束组件还是复杂的电缆组件,阔沐都可以根据您提供的图纸和标准,匹配相应的测试流程。
关于线束测试的常见疑问
测试能100%保证线束零缺陷吗?
测试是缺陷拦截的最后一道防线,但真正的品质来自于全流程管控。导通测试能发现绝大部分电气缺陷,但单靠出厂测试无法弥补设计和工艺的先天不足。正确的做法是“设计评审+过程监控+出厂全检”三者结合,把缺陷尽量消灭在产生之前。
测试数据会保存多久?
对于有追溯要求的行业,测试数据应与批次号、序列号关联长期保存。阔沐通过制造执行系统记录每根线束的测试结果与生产履历,支持后续的质量追溯和问题分析。您可以在我们的客户案例中看到这套体系在不同行业的实际应用。
小批量产品也需要做这些测试吗?
需要。测试的必要性取决于产品的安全等级而非批量大小。即便是样品和小批量订单,导通测试依然是必做项;涉及安全的项目,耐压与气密同样不能省略。差别只在于小批量时治具投入和测试方式会做相应调整。
结语
导通、耐压、气密、拉力——这四种测试分别从电气连通性、绝缘强度、密封性和机械强度四个维度,共同构筑起线束品质的防线。理解每种测试的原理和适用边界,不仅能帮助您与制造商更高效地沟通,也能让您在评估供应商时问到关键问题。
作为专注组装与集成的合同制造工厂,阔沐不销售单独的线材或连接器,而是把客户提供或指定的物料,通过规范的工艺和严格的测试,组装成可靠的成品线束。如果您正在为项目规划测试方案,或希望了解我们能为您的产品提供哪些检验项目,欢迎联系我们的工程团队,我们将根据您的图纸和标准给出专业建议。
