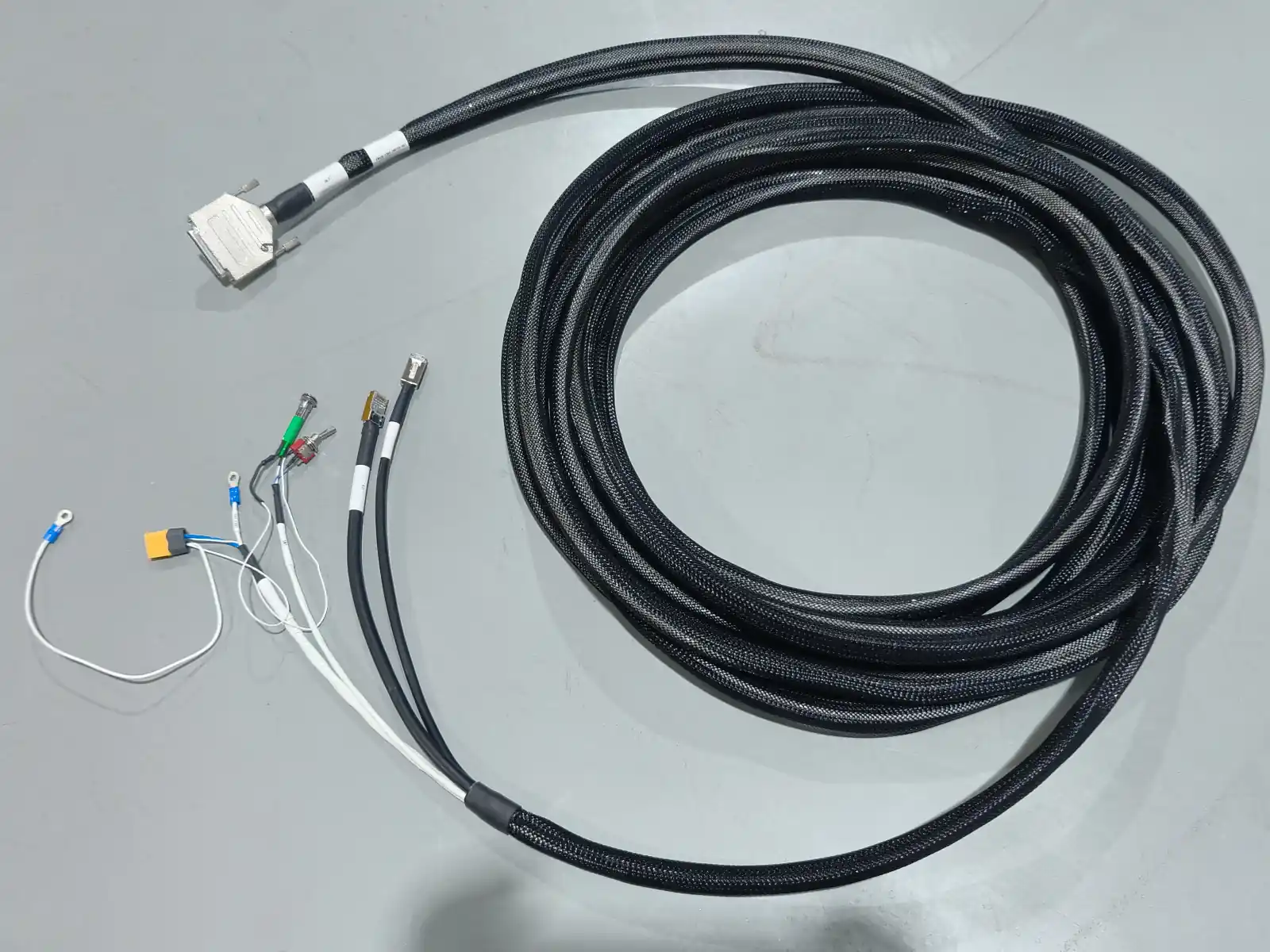

为高频信号而做的组装服务
同轴电缆组件是高频与射频系统的信号高速公路,它对组装工艺的要求远高于普通电缆。作为只做组装的合同制造工厂,阔沐电缆组件组装业务严格按客户图纸与规格,把客户来料或我们代采的同轴线材与连接器,组装成带接头的成品组件;我们不生产、不销售单独的线材、裸缆或单个连接器。
同轴组件的核心难点在于多层结构的逐层处理与阻抗连续性。内导体、绝缘介质、屏蔽编织层、外护套必须按连接器规格精确剥切,屏蔽层做 360° 环接,接头采用焊接与压接结合的工艺,任何尺寸偏差都会在接头处引入阻抗突变。对于更广泛的微波与射频需求,我们还提供专门的射频线缆组件组装方案。
每一件同轴组件出厂前,都要经过我们测试中心的导通、绝缘与射频性能检测,用矢量网络分析仪逐件测量回波损耗、插入损耗与驻波比,并出具频域测试数据与可追溯记录,确保批量一致、性能可验证。
同轴组件组装核心工艺
针对阻抗连续与高频性能的专有组装方案
精密剥线与处理
同轴线分内导体、绝缘介质、屏蔽层、外护套多层结构，按连接器规格逐层精确剥切，控制介质暴露与屏蔽折返尺寸，避免阻抗突变。
压接与焊接接头
根据连接器类型选择压接、焊接或两者结合：内导体焊接保证接触可靠，外导体用专用六角压接钳按规定压接,确保屏蔽连续。
阻抗连续性控制
50Ω/75Ω 系统的关键在于全链路阻抗匹配。我们控制端接几何尺寸与屏蔽搭接,减小回波损耗,保障信号完整性。
屏蔽与接地处理
编织层加铝箔的双层屏蔽逐层处理,屏蔽层 360° 环接连接器外壳,降低电磁泄漏与外界干扰耦合。
射频性能测试
配备矢量网络分析仪,对回波损耗、插入损耗、驻波比逐件测试,出具频域曲线报告,确保高频段一致性。
多型号连接器适配
支持 SMA、SMB、BNC、TNC、N 型、MCX、MMCX 等常见射频连接器,以及客户指定型号的来料组装。
同轴组件组装技术参数
关键工艺与测试规格
| 参数项目 | 规格范围 |
|---|---|
| 组装类型 | 射频同轴组件、测试跳线、设备内部同轴线、天线馈线组件 |
| 特性阻抗 | 50Ω / 75Ω（按客户系统要求） |
| 连接器型号 | SMA / SMB / BNC / TNC / N 型 / MCX / MMCX 及客户指定型号 |
| 接头工艺 | 焊接、压接、压焊结合（按连接器规格） |
| 测试频率 | DC ~ 18GHz（视连接器与线材而定） |
| 测试项目 | 回波损耗、插入损耗、驻波比、导通、绝缘耐压 |
| 剥线公差 | ±0.5mm（多层结构逐层控制） |
| 来料方式 | 客户来料 / 客户指定品牌代采 / 按图纸代采选型 |
| 典型应用 | 射频测试、通信设备、仪器仪表、工业控制、医疗影像 |
同轴组件组装流程
从图纸评审到全检出货的全流程质量管控
图纸与规格评审
依据客户图纸确认阻抗、连接器型号、频段、长度公差与测试要求,核对来料或代采清单。
工艺方案制定
确定逐层剥线尺寸、接头工艺(压接/焊接)、屏蔽搭接方式,选配专用模具与压接钳。
首件验证
制作首件并上矢量网络分析仪测射频性能,确认回波损耗与插入损耗达标后再开批。
工艺固化
编制剥线与压接作业指导书,标定压接高度与扭矩,固化检测基准,确保批量一致。
批量组装
按固化工艺执行剥线、端接、屏蔽处理与装配,过程逐道自检,关键尺寸抽检。
全检出货
逐件做导通与射频性能测试,合格件附测试数据,防静电包装出货并保留可追溯记录。
电子与测量真实案例
阔沐在电子设备与测量仪器领域的真实组装交付
一家电气供应分销商需要带特定 Molex 连接器的定制线束，但某生产批次的连接器外壳存在染色/颜色偏差。
结果：成功完成返工并交付该批次，未丧失客户信任；客户在随后数月继续下达重复订单，且无质量投诉。
一家电气供应分销商需要加快一笔线束重复订单，以支持其下游客户的项目恢复。
结果：在 3 周窗口内按时交付，且未向客户收取额外费用，锁定持续重复项目并加强合作关系。
在一笔数百件线束早期订单中，一家电气供应分销商因未预期的海运清关费用对最终运输成本提出异议。
结果：通过分担运费解决了当下争议；建立透明报价方法，避免后续物流争议，并支持订单规模扩大至 EAU 35,000 件。
“同轴组件的好坏,八成藏在接头那几毫米里。剥多剥少、屏蔽折返、压接高度,每一处偏差都会变成回波损耗。我们不接没有图纸的活,也不随意替换连接器规定的工艺,因为高频信号最不容许将就。”
常见问题
关于同轴电缆组件组装,您可能想了解的问题
阔沐是生产同轴电缆,还是组装同轴电缆组件?
同轴组件组装为什么对阻抗如此敏感?
你们能做多高频段的同轴组件?
接头是压接还是焊接,如何选择?
同轴组件组装的交期一般多久?
需要定制同轴电缆组件组装?
把您的图纸、阻抗与连接器型号、测试频段告诉我们,工程师将为您评估来料或代采方案,并定制阻抗连续、性能可验证的同轴组件组装方案。
