为什么线束设计要从制造商视角出发？
线束设计是一项典型的“设计决定成本”的工作。一根线束的电气性能、装配难度、可靠性乃至单价，绝大部分在图纸定稿的那一刻就已经被锁定。等到样品阶段甚至量产阶段才发现问题，修改的代价往往是设计阶段的数倍乃至数十倍。这也是为什么越来越多的工程师在画图之前，就会主动找制造商做一次设计沟通。
阔沐是一家只做组装与集成的合同制造工厂——客户提供图纸或需求，由我们代采线材、连接器、端子等物料，再压接、布线、组装成完整的线束或电缆组件。正因为每天都在把各种图纸变成实物，我们看到了大量“设计上看起来没问题、做起来才出问题”的案例。本文就从制造端的实际经验出发，分享一份线束设计实用指南，帮助您在设计阶段就把可制造性、可靠性和成本一并考虑进去。
一份完整的线束图纸应该包含什么？
制造商收到的图纸质量，直接决定了报价的准确性和量产的顺畅程度。信息缺失会导致反复确认、交期延误，甚至做出不符合预期的产品。一份合格的线束设计文件，通常应当清晰表达以下要素：
电气连接关系
这是线束的灵魂。接线图（Wiring Diagram）需要明确每一根导线的起点和终点，即“从哪个连接器的哪个针脚，连到另一个连接器的哪个针脚”。点对点的连接表（From-To List）是最不容易产生歧义的表达方式。如果存在并联、屏蔽层接地、跳线等特殊连接，也需要单独标注清楚。
导线规格
每一段导线都应注明线规（如AWG或截面积）、绝缘材料、额定电压与温度等级、颜色。颜色定义尤其重要，它既是装配时的防错依据，也是后期维护识别的关键。如果对线材品牌或认证（如UL认证线材）有要求，应在图纸中注明。
尺寸与公差
线束的总长、各分支长度、连接器到分支点的距离都需要标注，并给出合理的公差。过紧的公差会显著抬高制造成本却未必有实际意义，过松的公差又可能导致装机时长度不够或冗余过多。给出符合实际装配需求的公差，是设计与成本平衡的体现。
连接器与端子型号
连接器壳体、端子、密封件、堵孔塞的完整型号清单（BOM）是采购的依据。建议直接给出原厂料号，避免用“类似某型号”这类模糊描述。如果允许制造商提供替代料以优化成本或交期，也应明确说明可替代的范围。
护套、标识与特殊工艺
包括缠绕胶带、波纹管、热缩管的种类与覆盖范围，标签的内容与位置，以及是否需要包塑、焊接、屏蔽处理等特殊工艺。这些信息缺失会直接影响外观一致性和防护性能。
导线选型：电流、温度与机械应力的平衡
导线选型看似简单，实则需要在多个维度之间取舍。许多设计问题都源于线规选择不当。
按载流量选线规
导线截面积首先由工作电流决定。电流过大而线径不足，会导致导线发热、压降过大甚至绝缘老化。选型时不能只看额定电流，还要考虑线束成捆敷设时的散热条件——多根导线捆扎在一起时，每根的允许载流量都会下降。环境温度高的场景（如发动机舱附近）更要留出余量。
按场景选绝缘材料
绝缘材料决定了导线的耐温、耐油、耐磨和柔韧性。普通PVC成本低、应用广，但耐温和耐候有限；交联聚乙烯（XLPE）耐温更高；需要反复运动的场合（如机器人或拖链线束）则应选用聚氨酯（PUR）或热塑性弹性体（TPE）这类柔韧耐弯折的材料。选材时务必把使用环境的极端工况都纳入考量。
考虑机械疲劳
对于会持续弯折、扭转的动态应用，导线的绞合结构比线规更关键。普通绞线在反复弯折下容易在固定位置疲劳断芯，应选用超细铜丝、束绞结构的高柔性导线。这部分内容在我们关于机器人线束设计的文章中有更详细的展开。
连接器选型的关键考量
连接器是线束失效率较高的环节之一，选型时建议关注以下几点：
- 电气匹配：连接器的额定电流、额定电压、针脚数量必须与导线和电路需求匹配，并留有安全裕度。
- 端子与线规配套：每种端子都有对应的适用线规范围。线规超出端子适用范围会导致压接不可靠，这是DFM评审中常见的拦截项。
- 防护等级：户外或潮湿环境需要选择带密封圈的防水连接器，并明确目标防护等级（如IP67），未用的孔位还需要堵孔塞密封。
- 防误插与锁紧：带极性防呆和二次锁（TPA/CPA）的连接器能有效防止装配时插错或松脱，对安全关键产品尤为重要。
- 振动与温度环境：高振动场合应选用带锁扣的连接器；高温场合要确认连接器本体的耐温等级。
作为合同制造工厂，我们不销售单独的连接器或裸线，但会根据您指定的型号代为采购，并在评审中提醒型号搭配上可能存在的隐患，必要时给出更易采购或成本更优的等效替代建议。
DFM：在量产前拦下隐患
DFM（Design for Manufacturability，面向制造的设计评审）是连接设计与制造的桥梁。我们建议客户在图纸定稿前就把设计文件交给制造商做一次DFM沟通，这往往能在投入打样之前就避免一系列问题。一次系统的线束DFM评审通常会检查：
- 端子与线规的匹配性：所选端子是否覆盖导线截面积范围，压接是否能达到可靠的拉力。
- 弯折与装配空间：分支点和连接器出线方向是否预留了足够的弯曲半径，避免在出线根部产生应力集中。
- 长度公差的合理性：公差是否过紧（推高成本）或过松（影响装配），分支长度累积是否会造成装机困难。
- 防错设计：是否利用颜色、连接器极性、防呆结构来降低人为接错的风险。
- 成本优化点：是否存在可合并的料号、可替代的等效物料、可简化的工艺，在不降低性能的前提下降低成本。
DFM的价值在于“前移问题”。一个端子选型错误如果在DFM阶段发现，只需改一行BOM；如果到量产才发现，可能意味着整批物料报废和交期延误。如果您希望让设计在落地前接受一次制造端的审视，欢迎了解我们的定制线束服务流程。
从设计到组装的工艺衔接

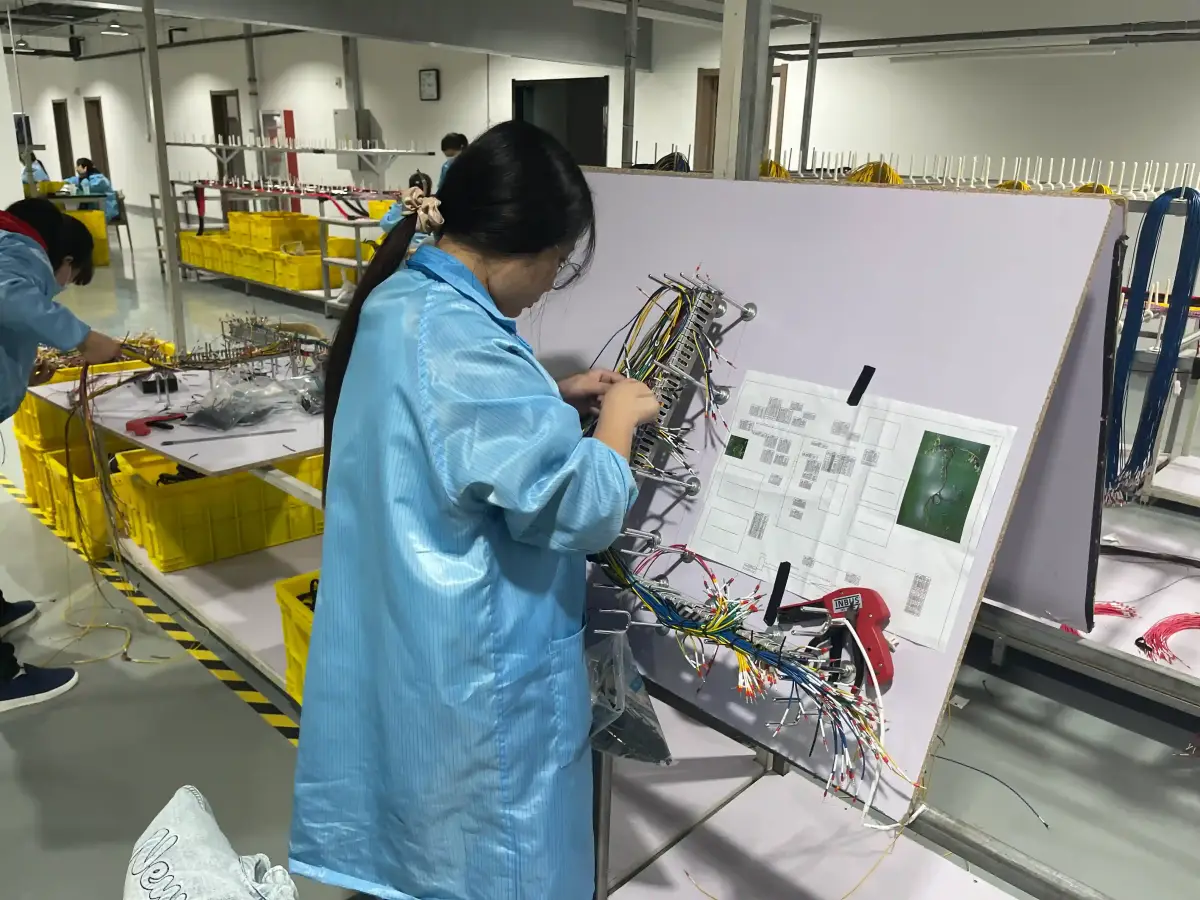

好的设计还需要考虑后续工艺能否稳定实现。以压接为例，设计时指定的端子和线规组合，决定了量产时压接高度和拉力是否可控；我们在压接工位配备压接力监控，但前提是设计上的搭配本身是合理的。再以布线为例，复杂的多分支线束在专用工装板上按1:1布线，设计时分支结构越清晰、走向越规整，量产的一致性就越高、出错率越低。包塑、焊接、屏蔽端接等特殊工艺，也都需要在设计阶段就预留相应的工艺空间和参数。了解这些工艺如何衔接，可以参考我们的制造能力介绍。
常见线束设计误区
结合大量实际项目，我们整理出几类反复出现的设计误区，供工程师在设计指南落地时对照自查：
- 只标连接关系，不标物料型号：接线图很完整，却没有明确的连接器和端子料号，导致制造商无法准确报价和采购。
- 公差一刀切设得过紧：所有尺寸都套用同一个极小公差，无谓地抬高了制造难度和成本。
- 忽视成捆敷设的散热：按单根导线的载流量选线，没有考虑捆扎后散热变差导致的降额。
- 端子与线规不匹配：端子适用线规与实际导线截面积不符，压接可靠性无法保证。
- 防护等级靠后补：到了样品阶段才想起需要防水，连接器已无法满足，只能重新选型。
- 忽略运动疲劳：动态应用却选了普通绞线，导致弯折寿命远低于预期。
这些误区有一个共同点：它们都不是“画不出来”的问题，而是“做出来才发现”的问题。而这恰恰是制造商视角能够提前帮您识别的。
常见问题（FAQ）
设计阶段就找制造商沟通会不会太早？
恰恰相反，越早越好。在图纸还能改动的阶段引入DFM沟通，修改成本最低、灵活度最高。等到样品甚至量产阶段，很多设计已经固化，改动牵一发而动全身。
我只有大致需求，没有完整图纸可以吗？
可以。很多客户最初只提供功能需求、连接关系草图或实物样件，我们的工程团队会协助梳理出可制造的完整设计。您可以在案例中看到不同起点的项目是如何落地的。
你们是只做组装，还是也能帮我搞定物料？
阔沐是合同制造工厂，提供来图来料和代采两种模式。我们不单独销售裸线或连接器，但可以根据您指定的型号代为采购线材、连接器、端子等全部物料，再组装成成品线束交付。
结语
线束设计的本质，是在电气性能、可靠性、可制造性和成本之间寻找平衡。一份好的设计文件，不仅要把电路连接关系表达清楚，更要考虑导线和连接器选型是否合理、公差是否务实、工艺是否可稳定实现、防错是否到位。把制造商的视角提前引入设计阶段，往往是性价比最高的一笔投入。
如果您正在进行线束设计，或希望让现有图纸接受一次制造端的可制造性评审，欢迎联系我们的工程团队。我们将结合多年的组装与集成经验，为您提供专业的DFM建议、选型参考与报价。
