为什么压接质量如此重要？
据行业统计，线束故障中超过60%与端子压接不良有关。压接高度偏差仅0.1mm，就可能导致接触电阻异常升高。
安全隐患
松动的端子可能在振动环境中脱落，导致短路甚至火灾。汽车线束尤其不能容忍此类失效。
良率损失
压接不良是返工的主要来源。每一次返工不仅增加成本，还可能损伤导体，留下隐患。
客户信任
终端客户对连接可靠性的要求越来越高。一次批量质量问题可能导致失去长期合作关系。
Equipment
成熟的压接设备阵容

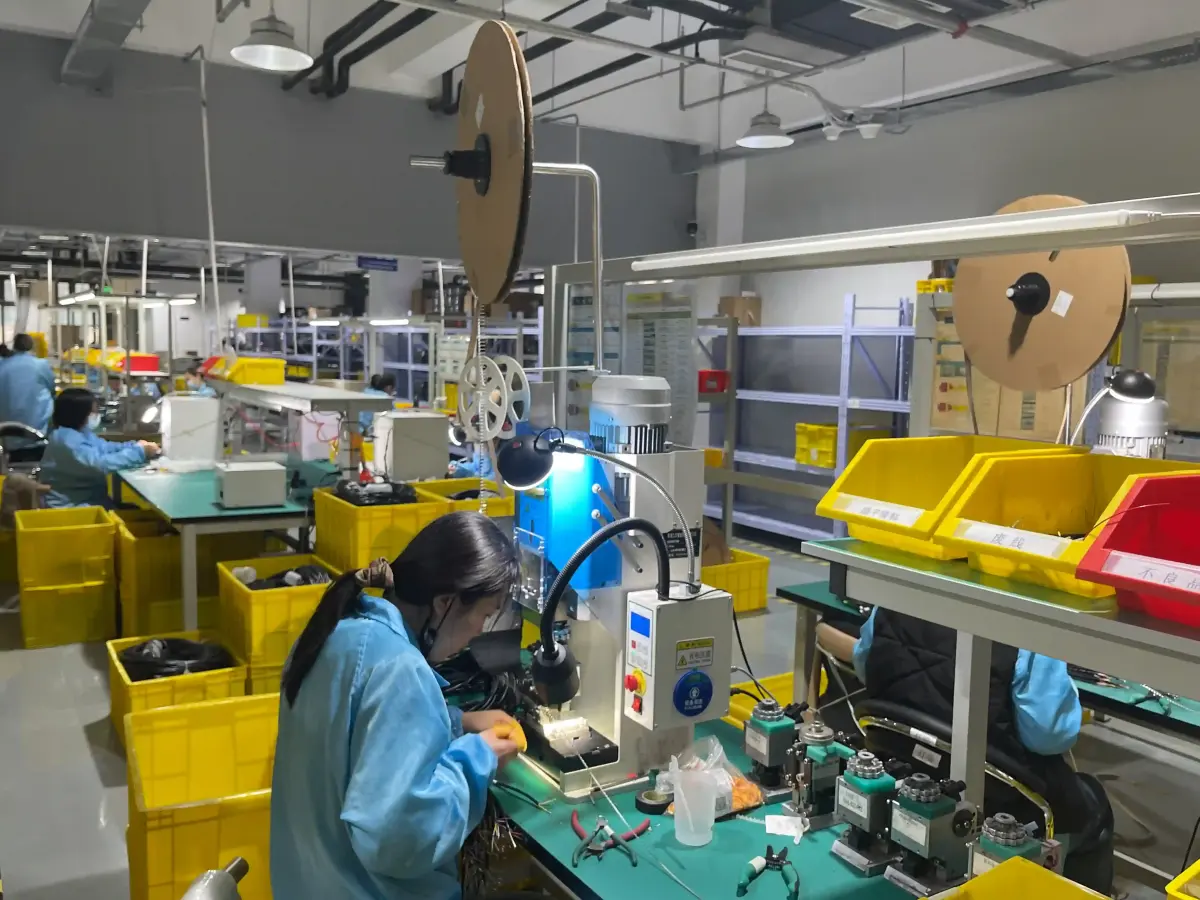

阔沐配备全自动切断打端机、半自动压接机与六边形压接机。压接质量通过拉力测试、端子截面分析、目视检查与首件确认进行检验。
Process Flow
压接工艺流程
来料检验
对导线线径、端子尺寸进行入厂检验，确保原材料符合规格要求。不合格物料即时退回。
设备调试
根据工艺文件设置压接参数：压接高度、压接宽度、剥线长度。首件确认后方可批量生产。
压接生产
按工艺文件进行压接，结合目视检查与首件确认核对端子状态。检验发现异常时按流程处理。
品质验证
按AQL抽检标准进行拉力测试与截面分析。压接高度、压接宽度、绝缘皮压接状态逐项检查。
Wire Range
线径覆盖范围
从精密信号线到大截面动力电缆，我们的压接能力覆盖全线径范围。
0.13 ~ 0.5mm²
AWG 26-20
信号线、传感器线束
0.5 ~ 2.5mm²
AWG 20-14
控制线束、通讯线缆
2.5 ~ 6mm²
AWG 14-10
电源线束、电机接线
6 ~ 16mm²
AWG 10-6
电池线束、充电桩线缆
16 ~ 50mm²
AWG 6-1
高压线束、逆变器连接
50 ~ 95mm²
AWG 1-3/0
大功率动力电缆
拉力测试
使用拉力测试仪检查端子与导线连接的机械强度
截面分析
使用端子截面分析仪观察端子与导体的压接状态
目视检查
按工艺文件检查端子外观与绝缘层压接状态
首件确认
批量压接前按图纸与工艺文件确认首件
Crimp Quality Inspection
压接质量检验
压接质量检验结合拉力测试、端子截面分析、目视检查与首件确认。检验要求依据工艺文件与客户图纸确定。
拉力测试仪用于检查连接的机械强度，端子截面分析仪用于观察端子与导体的压接状态。
目视检查核对端子外观和绝缘层压接状态；批量生产前，按图纸与工艺文件完成首件确认。
Cross Section Analysis
截面分析与拉力测试
截面分析
截面分析是验证压接质量的金标准。通过将压接后的端子沿横截面切割、抛光并在高倍显微镜下观察，我们可以精确测量：
- 压接高度（Crimp Height）— 按端子规格检测
- 压接宽度（Crimp Width）— 确保端子形变均匀
- 导体填充率 — 评估线芯在端子内的分布
- 绝缘皮压接 — 检查应力释放区完整性
- 铜丝断裂 — 确认无导体损伤
拉力测试
拉力测试是评估压接机械强度的核心方法。我们按照UL 486A/486B和IPC/WHMA-A-620标准执行：
- 每批次首件必须通过拉力测试
- 每4小时抽检验证压接强度
- 换料、换模后必须重新验证
- 测试数据自动记录并关联批次号
- 拉力值必须≥标准值的90%方可放行
Terminal Types
支持的端子类型
我们与全球主流连接器厂商保持深度合作，可加工各类标准与定制端子。
Molex
Micro-Fit、Mini-Fit Jr、KK系列
TE Connectivity
FASTON、MATE-N-LOK、AMP
JST
XH、PH、SM、VH系列
Delphi/Aptiv
Metri-Pack、Weather Pack
Deutsch
DT、DTM、DTP系列
YAZAKI
7系列、090系列
圆形端子
R型、Y型、叉型、针型
定制端子
按图纸定制，模具开发
Applications
行业应用
Certifications
人员资质与参考标准
公司有 1 名持 IPC/WHMA-A-620E（线束组件验收）CIS 人员证书的员工；焊接按工艺文件与客户图纸执行。下列标准供项目需求评估参考，适用要求需与客户确认。
FAQ
常见问题
你们能加工哪些品牌的端子？
我们可以加工Molex、TE、JST、Delphi、Deutsch、YAZAKI等主流品牌的端子，也可以根据客户图纸定制端子模具。
最小起订量是多少？
样品阶段无最小起订量要求。量产阶段根据具体产品不同，一般建议500条起订以获得更优成本。
压接质量如何保证？
按工艺文件与客户图纸开展目视检查、首件确认、拉力测试和端子截面分析。
能否提供压接截面分析报告？
可以。我们可以按客户要求提供PPAP文件包，包含截面分析照片、尺寸报告、拉力测试数据等。
交货周期一般是多长？
交期视数量与物料供应情况而定，常备物料快、需采购特殊物料的会相应增加；紧急订单可协商加急处理。
