屏蔽电缆组件如同电子系统的”隐形护盾”，能够有效防护线路免受电磁干扰（EMI）和射频干扰（RFI）的影响。在涉及国家安全的军事指挥系统，或是关乎生命健康的医疗影像设备中，这类组件通过阻断电磁噪声干扰，确保关键信号传输的绝对可靠性。面对日益复杂的电磁环境，我们不禁要问：它们究竟如何发挥作用？在哪些场景中必须使用？
在本文中，您将了解什么是屏蔽电缆组件，如何使用以及在何处使用，以及何时以及为什么定制电缆组件可能更佳。
什么是屏蔽电缆组件？

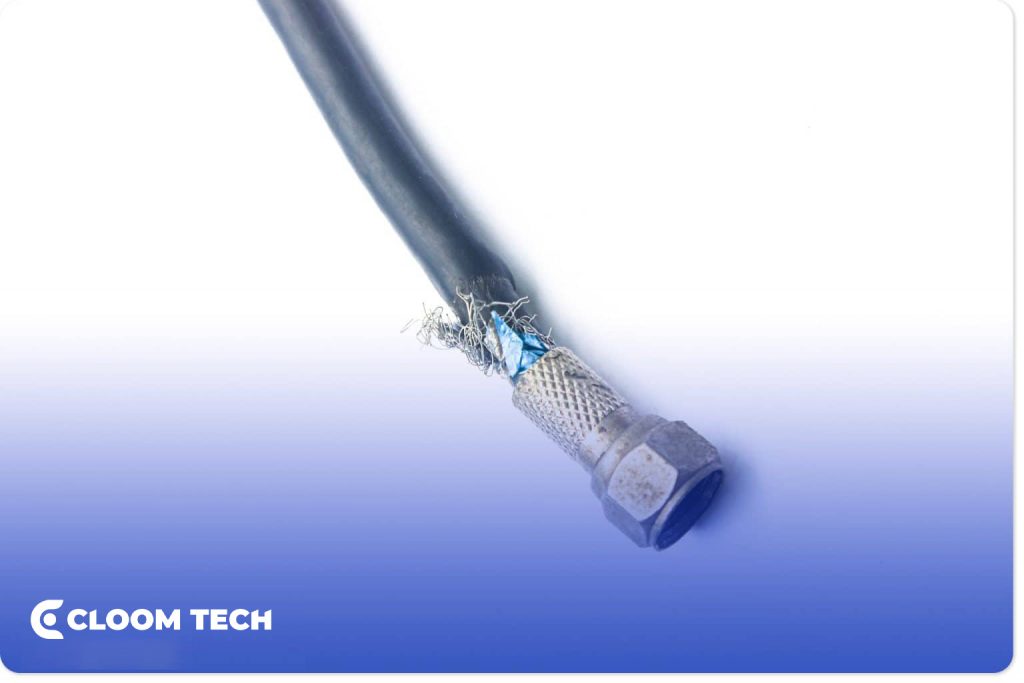

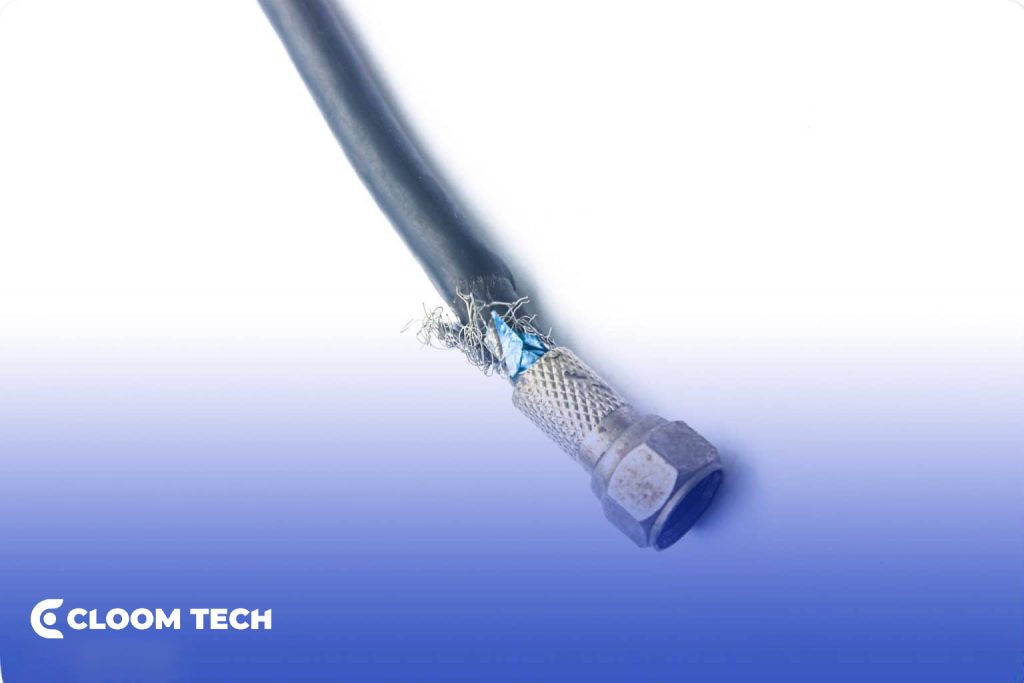

屏蔽电缆组件（Shielded Cable Assembly）由屏蔽电缆和特定连接器组成，旨在保护电信号免受电磁干扰（EMI）和射频干扰（RFI）的影响。
屏蔽电缆组件如何工作？
屏蔽电缆组件通过以下功能部件发挥作用：
- 屏蔽层（Shielding）：
- 首先，它反射一部分不需要的干扰。
- 其次，它将任何剩余的干扰引导到一个低阻抗路径，在那里安全地接地。
- 这样就能防止外部噪声干扰电缆内部导体传输的信号。

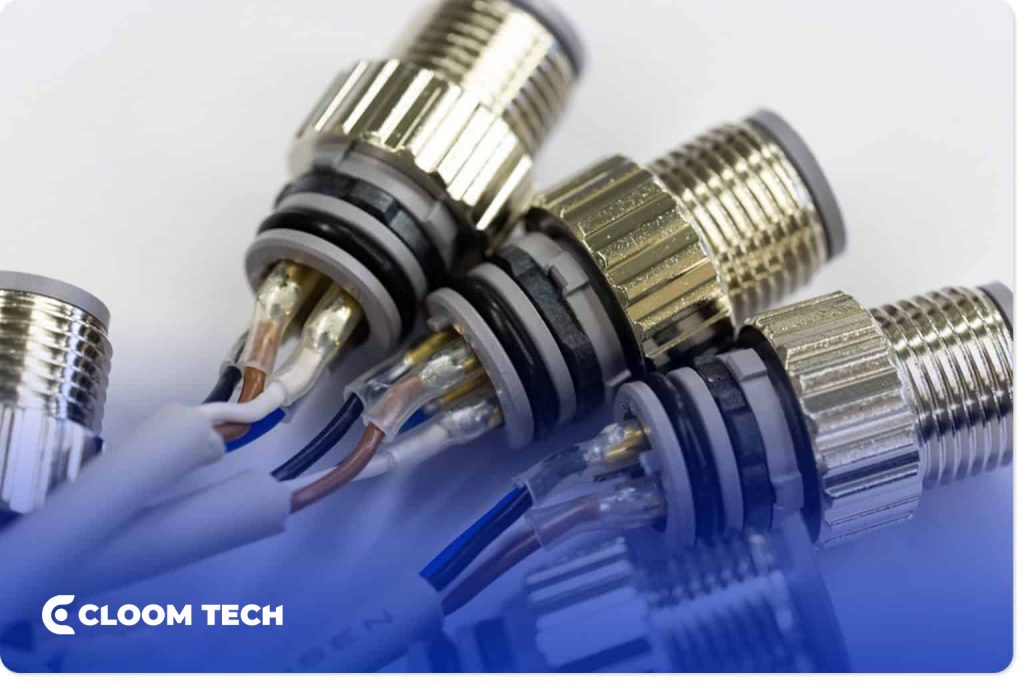

- 连接器（Connectors）：
- 大多数连接器由压铸锌、铝合金或金属镀层塑料后壳制成。
- 它们支持完整的360°屏蔽层端接，确保屏蔽层全方位有效连接。
- 重要提示： 有效接地对于屏蔽功能至关重要。两端接地可能会形成接地回路（ground loop），引入不需要的噪声，反而抵消屏蔽的好处。因此，应仅在单点接地，以安全地消散任何干扰。
为什么需要电缆屏蔽？
虽然电缆的外护套、绝缘层和填充物能提供很好的机械保护（如防水、耐磨、抗弯曲），但它们无法解决干扰问题。在嘈杂的电磁环境中，屏蔽电缆组件就变得不可或缺。
您的电子设备之间存在不同程度的噪声。在选择屏蔽类型时，应确保选择最具成本效益且可靠的解决方案，从而享受不间断的操作。
| 噪声等级 | 噪声源 | 典型位置 |
|---|---|---|
| 低 | 远离电机或电源线、靠近电源或控制继电器的布线。 | 轻型装配操作区、办公室、存储区、实验室。 |
| 中 | 靠近控制继电器和中型电机的布线。 | 普通制造工厂。 |
| 高 | 靠近重型电机、电解加工过程、感应加热设备、发电机、控制线与电源线、变压器和继电器控制的布线。 | 重型加工厂，如铸造厂和钢铁厂。 |
电缆组件中的屏蔽类型
有多种屏蔽类型可供选择，无论您面临多大的噪声，都能充分利用屏蔽的全部功能。
箔屏蔽（Foil Shielding）
由一层薄铝箔或其他导电材料粘合在聚酯薄膜（如Mylar）上构成，以增强韧性。
通常与一根镀锡铜排流线（drain wire）配对使用，该线有助于消除干扰并为屏蔽层提供良好接地。
优点：
- 对高频EMI提供100%覆盖率
- 重量轻，易于集成到紧凑设计中
- 与编织屏蔽相比成本更低
- 使用排流线更容易端接
- 兼容其他材料，允许定制
缺点：
- 对低频EMI的阻挡效果较差
- 机械强度和耐久性差
- 弯曲寿命有限，不太适合反复弯曲
最适用：
需要抑制高频干扰的电信应用（如数据线缆和同轴电缆）
编织屏蔽（Braided Shielding）
由裸铜或镀锡铜丝以交叉编织的方式缠绕在绝缘的中心导体周围构成。
其有效性取决于铜丝数量、编织的紧密度以及编织角度。
优点：
- 提供一致的覆盖率以保护信号
- 优异的机械强度和抗压性
- 良好的柔韧性和长的弯曲寿命
- 提供低电阻接地路径
- 易于端接以确保连接牢固
缺点：
- 仅提供约90%的屏蔽覆盖率，对高频效果有限
- 由于体积较大，不适合狭窄空间
- 与箔屏蔽相比柔韧性稍差
- 因人工和材料用量增加导致成本较高
最适用：
需要机械耐用性和低频EMI保护的工业应用（如音频线和电源线）
螺旋屏蔽（Spiral Shielding / Served Shielding）
与编织屏蔽类似，但它由单根铜线以螺旋方式缠绕在导体周围，而不是编织。
优点：
- 极其柔韧，是需要移动应用的理想选择
- 重量轻，更容易在狭窄空间安装
- 抗扭结和拉扯
- 端接简单，减少组装时间
- 比编织屏蔽更具成本效益
缺点：
- 对低频EMI效果较差，覆盖率约90%-95%
- 抗拉强度较低，长时间使用易损坏
最适用：
需要移动且对干扰防护要求不高的柔性布线应用（如麦克风线和扬声器线）
复合屏蔽（Combination Shielding）
在需要卓越屏蔽性能的应用中，制造商通常结合多种屏蔽方法来提升性能（例如：箔+编织）。
优点：
- 在宽频率范围内最大化EMI和RFI防护
- 平衡屏蔽效能、强度和柔韧性
- 可根据环境需求定制
- 应用于多芯电缆中的单个线对时，可减少串扰
缺点：
- 比单一屏蔽类型更昂贵
- 会增加电缆组件的体积和重量
最适用：
需要卓越EMI防护的高性能应用，如航空航天、医疗设备和工业自动化
屏蔽类型比较表
| 特性 | 箔屏蔽 (Foil) | 螺旋屏蔽 (Spiral) | 编织屏蔽 (Braid) |
|---|---|---|---|
| 单芯线径范围 | N/A | 36 – 52 AWG | 30 – 46 AWG |
| 适用芯线尺寸 | 0.25英寸+ | 0.004” – 0.450” | 0.012英寸+ |
| 典型覆盖率 | 100% | 90% – 95% | 90% |
| 弯曲寿命(连续) | 差 | 差 | 好 |
| 柔韧性 | 差 | 非常好 | 好 |
| 端接难易度 | 难： 通常需要排流线。 | 易： 无编织结构；因此通过将多股线扭在一起或单独屏蔽线端接更容易。 | 难： 分离和端接编织线困难，通常需要排流线。 |
| 适用频率范围 | 高频 (100MHz以上) | 低频 (最高1 MHz) | 中低频 (最高100 MHz) |

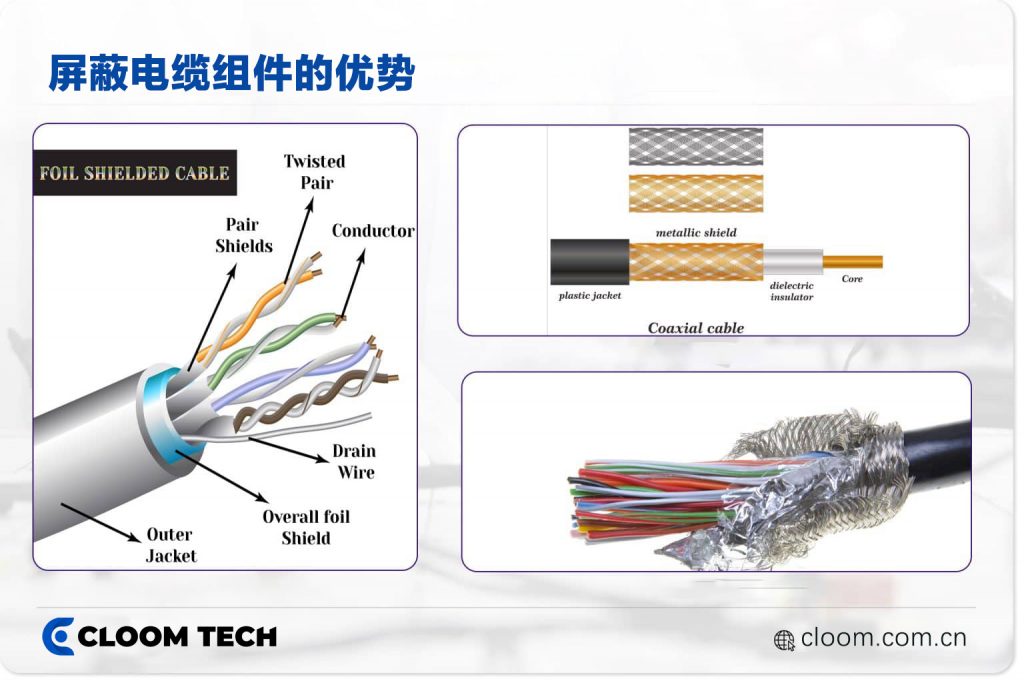

屏蔽电缆组件的优势
- EMI和RFI防护： 屏蔽层防止外部噪声干扰信号，确保通信持续且准确。
- 耐用性与长寿命： 屏蔽层提供额外的防护层，减少磨损。
- 成本效益解决方案： 屏蔽延长了电缆的使用寿命，并最大限度地降低了维护成本和停机时间。
常见行业应用
从高风险的军事行动到尖端的医疗技术，屏蔽电缆组件都能确保电气干扰不会影响设备性能。
军事与航空航天
飞机、卫星和军用车辆在高噪声环境中运行。电磁干扰（EMI）可能破坏敏感的军事通信、航空电子设备和雷达系统。屏蔽电缆组件可在作战、导航和监视应用中实现有效的数据传输。
电信通信
在光纤基础设施、数据中心和宽带网络中，屏蔽电缆组件对于维持稳定连接至关重要。
医疗设备
医疗设备依赖精确、无干扰的运行。在MRI（磁共振成像）和CT（计算机断层扫描）等应用中，即使微小的信号干扰也可能导致读数不准确，影响患者诊疗。因此，成像设备、患者监护系统和诊断工具必须使用屏蔽电缆组件。
工业、农业与可再生能源
在工业机器人制造、太阳能电站等可再生能源设施以及农业自动化领域，屏蔽电缆组件可保护控制系统免受重型机械、电机和电网产生的EMI干扰。
汽车与电动汽车（EV）
现代车辆，尤其是电动汽车（EV），包含必须无干扰运行的复杂电子系统。屏蔽电缆组件对高级驾驶辅助系统（ADAS）、电池管理系统和车载通信系统尤为重要。
选择合适的屏蔽电缆组件
选择正确的屏蔽电缆组件对于实现最佳应用性能至关重要。
关键考量因素
- 环境条件：
- 屏蔽电缆适用于两种场景：一是电缆需要铺设在潜在的EMI源附近；二是信号传输的干扰或失真可能导致高昂代价或破坏性后果。
- 另一方面，办公空间、各类商业场所及其他家居环境通常没有显著的EMI源。因此，在这些环境中使用屏蔽电缆的额外成本是不必要的，双绞线布线即可满足需求。
- 信号完整性要求：
- 高频或对数据敏感的应用（如医疗设备和通信），需要更优的屏蔽以防止数据丢失或干扰。
- 电缆选择：
- 选择适合应用的电缆类型。
- 频繁弯曲的电缆通常需要螺旋缠绕屏蔽（Spiral），而非编织屏蔽（Braid）。
- 箔屏蔽（Foil）提供对高频EMI的100%覆盖，而编织屏蔽则增加耐用性并提供低频干扰防护。
- 连接器选项：
- 连接器的屏蔽效能应与电缆相匹配。高品质电缆无法弥补劣质连接器的不足，同样，优质连接器也无法提升劣质电缆的性能。
定制组件 vs. 标准化组件
- 定制设计：提供更广泛的电缆和连接器选项，确保满足特定系统要求。
- 标准化组件：更具成本效益，且适用于通用应用，现货供应更便捷。
选择哪种方案取决于应用需求：是追求精确的性能优化，还是需要预算友好、即插即用的解决方案。
